GW4-35高压隔离开关
-
GW4-35（17.5）（40.5）系列概述
GW4-35（17.5）（40.5）系列户外隔离开关适用装置在户外交流50Hz.额定电压分别 为12KV、17.5KV和40.5KV电力系统中，供线路在有电压 无负载时作为开合电路之用。产品符合GB1985及其他相关标准要求。
GW4-35（17.5）（40.5）系列主要技术参数
型号
额定电
压（KV）额定电流
（A）峰值耐受
电流（KA）4秒短时耐受
电流（KA）GW4-35
HGW435
200
40
16
400
50
20
630
50
20
1000
63
25
1250
63
25
GW4 -40.5（D）
HGW440.5
400
50
20
630
50
20
1000
63
25
1250
80
31.5
GW4-35（17.5）（40.5）系列结构简介
隔离开关由底座.绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱， 每个支柱上端各装有导电闸刀.两部分闸刀触头接触处在两支柱的中间部位。 支柱的下端各装有轴承套，在操动机构的带动下，可使闸刀作水平旋转90度，从而达到分合闸之要求。隔离开关为单极型，也可通过连杆将三极连成能够联动的三极型式。配用CS11（不接地）CS8-6D（单接地） CS17（双接地）型手动机构操作。（可根据需要配电动机构）从上述结构简介中不难看出，本隔离开关结构合理，操动灵活自如；可单极，也 可三极使用，安装方便；触也开距大，绝缘安全可靠。还可根据用户需要，不接地或配装单边接地或双接地均可。

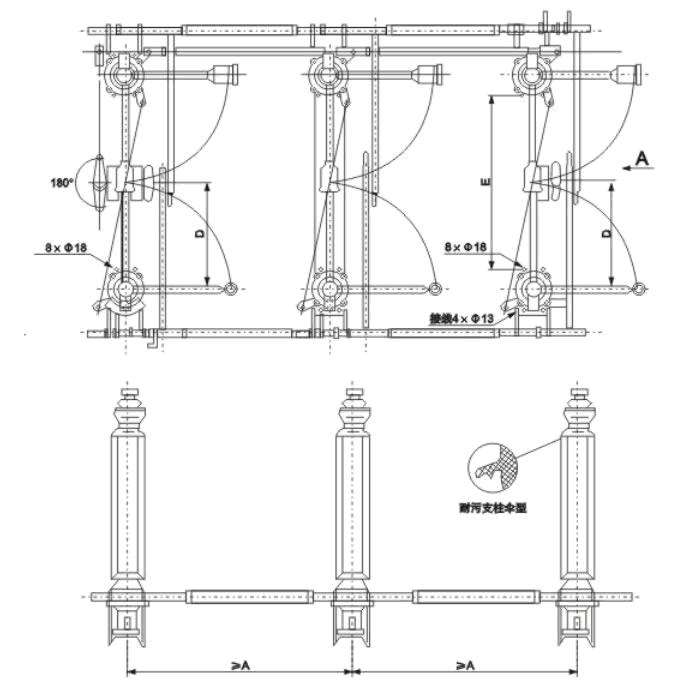

安装尺寸图
订货须知
1、产品名称、型号、额定电流、额定电压、额定开断电流；
2、额定操作电压及储能电动机额定电压；
3、所配电流互感器电流比及准确级次；
4、箱体外壳的材质及颜色；
5、若有其他特殊要求，订货时协商。
