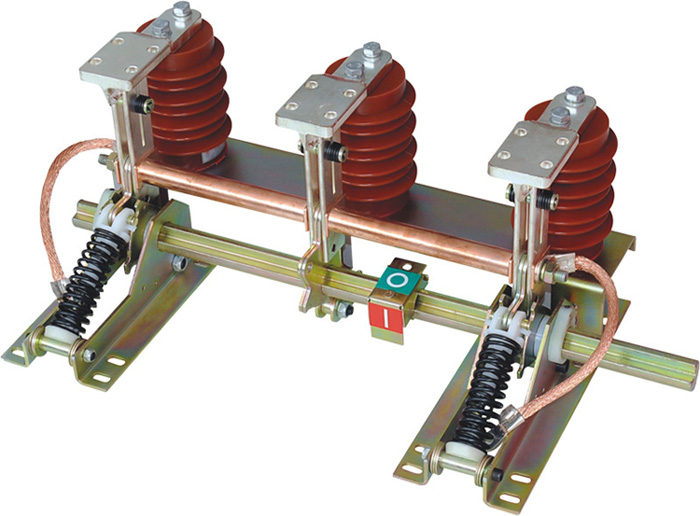

JN4-12(G)户内高压接地开关

•

  JN4-12接地开关概述
  JN4-12（G）型户内高压接地开关，适用于12kV户内交流金属铠装移开式金属封闭开关设备及其它高压开关设备的主要元件，也可单独使用。作为在12中kV，及以下的交流50Hz电力系统中接地保护之用，具有关全短路电流能力，结构合理、体积小、操作灵活、易安装调整。

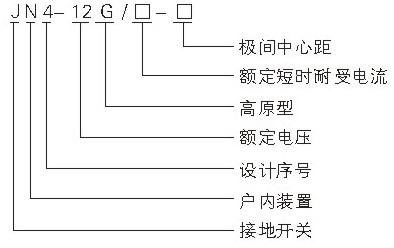

  JN4-12接地开关型号及其含义






  ·使用环境条件    · 海拔高度1000-3000m;    · 周围空所温度：上限+40℃:下限-25℃    · 地震烈度不超过8度;    · 没有火灾、爆炸危险、严生粉尘、化学腐蚀及剧烈振动场所 JN4-12主要技术参数

  项目 单位 数据 额定电流 kA 12 额定短时耐受电流 kA 20 额定短时耐受时间 s 4 额定峰值耐受电流 kA 50 额定短路关合电流 kA 50 极间中心距 mm 210；230；250 额定绝缘水平 1min工频耐压 kV 42 雷电冲击耐压 kV 75

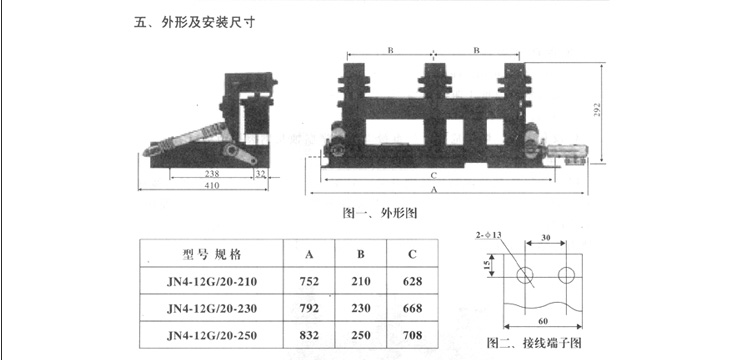

  JN4-12型号规格

  型号规格 A B C JN4-12G/20-210 752 210 628 JN4-12G/20-230 792 230 668 JN4-12G/20-250 832 250 708
