RW10高压跌落式熔断器(陶瓷式)


  • 一、概述
    该系列为跌落式熔断器,跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器.它装置在配电变压器高压侧或配电线支干线上,用作变压器和线路的短路,过载保护及分,合电流.额定电压为15KV,额定电流为100A/200A,外形尺寸为40×34.5×11

    二、用途
    户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中,作输电线路、电力变压器过载和短路保护,分合额定负荷电流只用,机械寿命≥2000次。

    三、使用条件
    1.适用于环境温度上限40℃,下限-30℃之内。
    2.海拔不超过1000m,风速不大于35m/s
    3.熔断器不适用于下述场所
    3.1有燃料或爆炸危险的场所。
    3.2有剧烈震动或冲击的场所。
    3.3有异电化学气体作用及严重空气污秽,烟雾地区。

    四、结构简介
    熔断器是由基座和消弧装置两大部分组成,灭弧管下端装有可能转动的弹簧支架,始终使熔丝处于紧张状态,以保证灭弧管在合闸位置的自锁,线路与变压器过载或短路中,熔丝熔断,熔丝迅速从灭弧管中抽出,灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

    五、型号说明

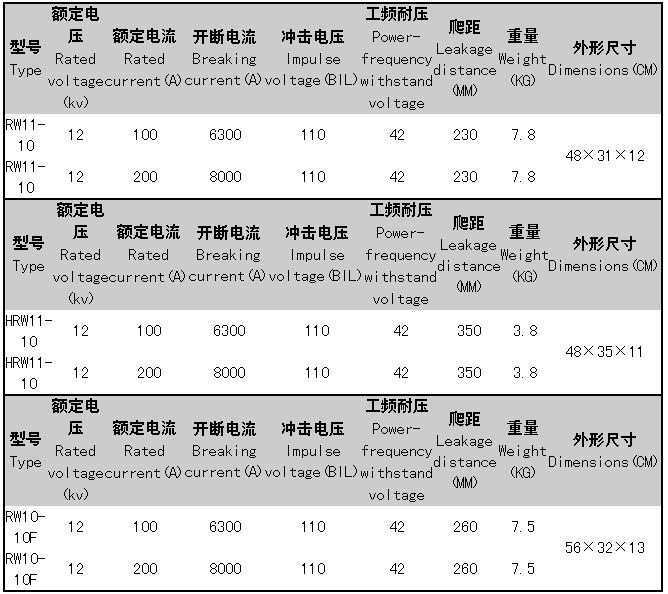

    六、主要技术参数



    七、外形及安装尺寸
