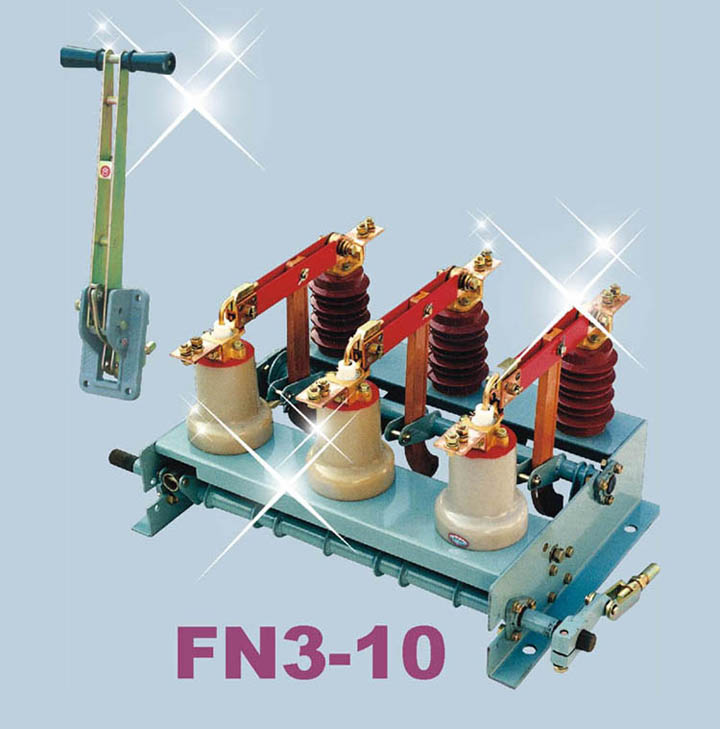

FN3-10户内负荷开关及熔断器组合电器
-
一、产品概述
FN3-12、FN3-12R、FN3-12R/S负荷开关关系户内装置的高压电器。适用于交流50Hz、6kV或12kV的网络中，作为开断和闭合负荷及过负荷电流之用，亦可用作开断和闭合空载长线，空载变压器及电容器之开关。带有RN3型熔断型的负荷开关（FN3-12、FN3-12R/S）可切断短路，作保护开关之用。
本负荷开关可配用CS3型及CS2型手动操作机构进行操作。
二、使用环境
海拔不超过1000米；
周围空气温度不高于+40℃及不低于-10℃；
空气相对温度不大于90%的户内场所（当温度为+25℃）；
无导电性尘埃的环境中；
无破坏金属和绝缘的腐蚀性气体的物体；
无剧烈震动和冲击的地方；
无燃烧与爆炸危险的环境中。
三、技术参数
负荷开关的基本技术数据应符合下表的规定：型号 额定电压（kV） 最高工作电压（kV） 额定电流（A） 动稳定电流（kA） 热稳定电流（kA/S） FN3-12 12 12 400 25 10/2 负荷开关所配带的熔断器的型号及数据应符合下表的规定：
型号 额定电压（kV） 额定电流（A） 最大开断电流（有效值）（kA） 最大断流容量（kva） 当切断极限短路时电
流之最大峰值（kA）FN3-3 3 10-50 40 200 24.5 75-100 24.5 200 35 FN3-6 6 10-50 20 200 14 75 14 100 19 200 25 FN3-10 12 10-50 12 200 8.6 75 8.6 100-500 15.5

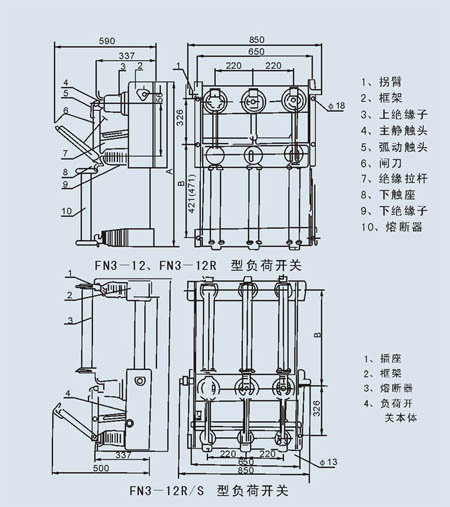

四、外形及安装尺寸图
