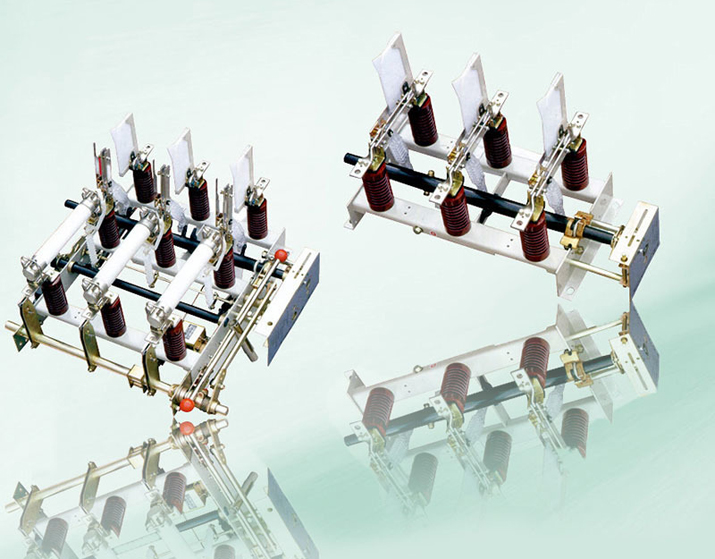

FN7-12户内高压负荷开关
-
一、产品概述
FN7-12DR型交流高压负荷开关是一种新型产气式户内高压负荷开关，适用于交流50Hz，额定电压12kV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。
二、使用环境
1、周围空气温度：上限+40 ℃，下限一般地区10℃，高寒区-25℃。
2、海拔高度为1000m及以下。
3、相对湿度：月平均值不大于90%，日平均值不大于95%。
4、周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5、无经常性剧烈运动。
三、额定参数电压（kV） 绝缘水平 额定电流（A） 额定热稳定电流（kA 有效值4S） 额定动稳定电流（kA 有效值） 额定短路关合电流（kA 峰值） 工频50Hz耐压-分钟（kV 有效值） 雷电冲击耐压（kV 有效值） 12 相间、相地42 相间、相地48 400 12.5 31.5 31.5 隔离断口48 隔离断口85 630 20 50 50
四、主要规格
称 名称 全型号 DS DX L R RA F 用途 接地开关在进线端 接地开关在出线端 联锁装置 熔断器 撞击式熔断器 电动分闸装置 负荷开关 不带撞击脱扣器 FN7-12 - - - - - - 线路负荷开关 FN7-12DSL △ - △ - - - FN7-12DXL - △ △ - - - FN7-12R - - - △ - - 变压器保护 FN7-12DSLR △ - △ △ - - FN7-12DXLR - △ △ △ - - 带撞击脱扣器 FN7-12RAF - - - - △ △ 变压器保护 FN7-12DSLRAF △ - △ - △ △ FN7-12DXLRAF - △ △ - △ △
五、外形及安装尺寸
