FKN12-12户内高压负荷开关

•




  一、产品概述
  FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压 开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
    FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

  二、使用环境
  ◆ 周围空气温度：上限+40℃，下限－25℃；
  ◆ 海拔高度：1000m及以下；
  ◆ 相对湿度：月平均值不大于90%，日平均值不大于95%；
  ◆ 周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；
  ◆ 无经常性的剧烈运动；
  ◆ 耐污秽等级：Ⅱ级。
  如使用条件超过上述规定，由用户与制造厂协商确定。

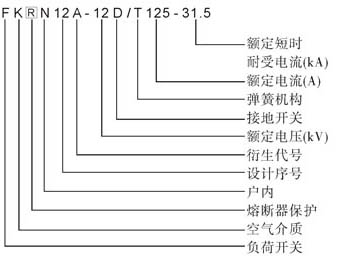

  三、型号含义







  四、技术参数

  序号	名称		名称	数据
  1	额定电压		kV	12
  2	额定频率		Hz	50
  3	额定绝缘水平	1min工频耐压	kv	对地/相间42/48
  		雷电冲击耐压(峰值)		对地/相间75/85
  4	额定短路开断电流		kA	20	25	31.5	40
  5	额定电流		A	630	630	1250 1600	1250 1600
  				1250	1250	2000 2500	2000 2500
  6	额定短时耐受电流(有效值)		kA	20	25	31.5	40
  7	额定峰值耐受电流(峰值)			50	63	80	100
  8	额定短路关合电流(峰值)			50	63	80	100
  9	额定短路电流持续时间		S	4
  10	机械寿命		次	20000
  11	二次回路工频耐受电压(1min)		V	2000
  12	额定操作顺序			分-t-合分-t1-合分
  注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180s

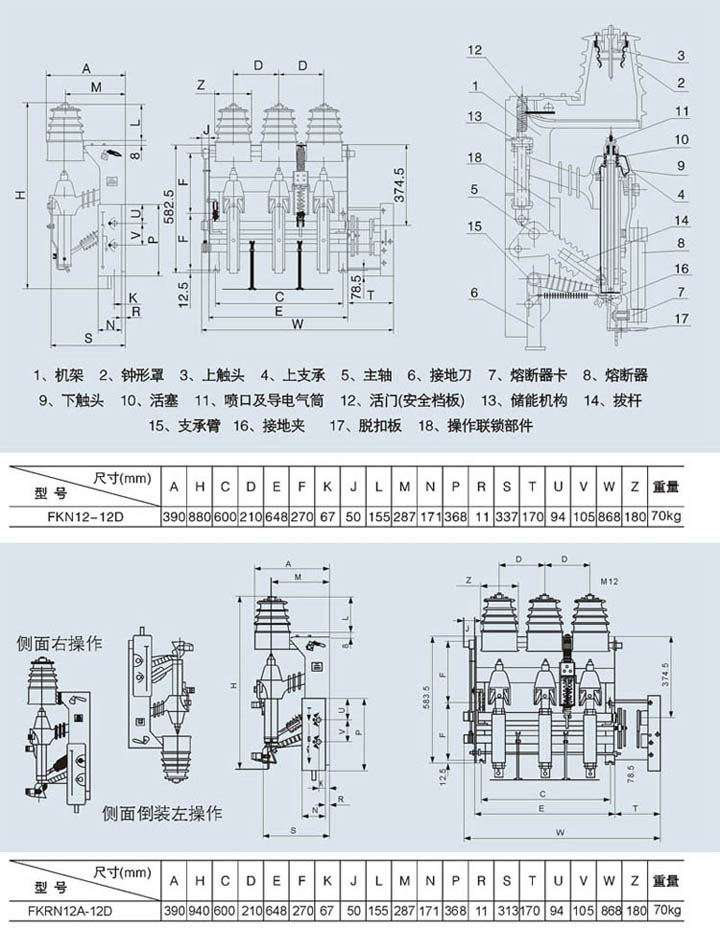

  五、外形及安装尺寸图
