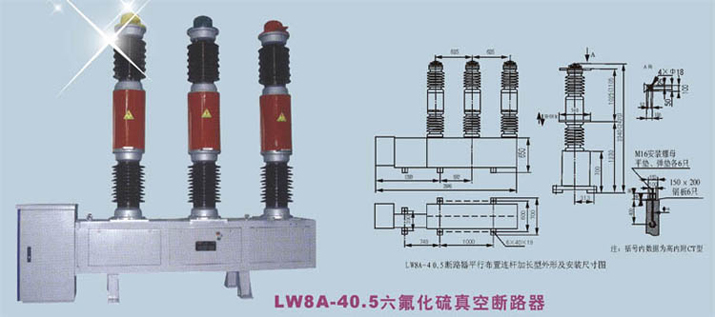

LW8-40.5六氟化硫断路器

•









  1、产品概述
  LW8-40.5型六氟化硫断路器是三相交流50Hz户外高压电器设备，适用于40.5KV输配电系统的控制和保护，也可用作联络断路器及开合电容器组场合。

  2、主要特点
  产品开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断31.5kA短路电流达21次不检修，不更换六氟化硫气体；机械可靠性高。机械寿命达3000次以上；能频繁操作，每台可装12只电流互感器，供用户选择。该产品采用新型MKZ型SF6指针式密度表，压力表读数不受温度变化的影响，使用方便。
  断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。
  该产品配用CT14型弹簧机构。

  3、主要技术参数

  序号	项目名称	参数
  1	额定电压（kV）	40.5
  2	额定电流（A）	2000
  3	额定短路开断电流（kA）	31.5
  4	额定失步开断电流（kA）	7.9
  5	额定开合单个电容器组电流（A）	400
  6	额定操作顺序	分-0.3s-合分-180s-合分
  7	SF6气体额定充气压力（MPa）	0.45
  8	分闸时间（ms）	≤60
  9	合闸时间（ms）	≤100
  10	刚分速度（m/s）	3.4
  11	刚合速度（m/s）	3.2
  12	断路器重量（kg）	1400

  4 、CT14弹簧机构主要参数

  合闸线圈	a.c.220V,3.5A	d.c.110V,3.6A	d.c.220V,1.8A
  分闸线圈	a.c.220V,3.5A	d.c.110V,4.8A	d.c.220V,2.4A
  电动机	a.c.220V,5A	d.c.220V,5A	d.c.110V,10A
  储能时间	≤15s

  5、使用环境条件
  [1] 海拔高度：≤3000m。
  [2] 环境温度：-30℃～+40℃。
  [3] 污秽等级：Ⅱ级、Ⅲ级、Ⅳ级。
  [4] 相对湿度：日平均不大于95%，月平均不大于90%（25℃）。
  [5] 风压：不大于700Pa（相当于34m/s）。
  [6] 没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
  6、订货注意事项：
  订货时请注明机构中储能电动机以及分、合闸线圈的操作电压；电流互感器规格型号及接线要求（正常情况下按K1-K4接线）；所配专用工具及备件数量。是否需要过渡支架。
  7、 所配电流互感器技术参数

  序号	型号	接线抽头	电流比(A)	准确级次	额定二次负荷（Ω）	10%倍数
  1	LR-35-100	K1-K2	50/5	1	0.4
  		K1-K3	75/5	1	0.4
  		K1-K4	100/5	0.5	0.6
  2	LRB-35-100	K1-K2	50/5	10P	0.4	2
  		K1-K3	75/5	10P	0.6	2
  		K1-K4	100/5	10P	1.2	4
  3	LR-35-200	K1-K2	100/5	0.5	0.6
  		K1-K3	150/5	0.5	0.6
  		K1-K4	200/5	0.5	0.8
  4	LRB-35-200	K1-K2	100/5	10P	1.2	4
  		K1-K3	150/5	10P	1.2	6
  		K1-K4	200/5	10P	1.2	10
  5	LR-35-300	K1-K2	100/5	0.5	0.8
  		K1-K3	200/5	0.5	0.8
  		K1-K4	300/5	0.5	0.8
  6	LRB-35-300	K1-K2	100/5	10P	1.2	4
  		K1-K3	200/5	10P	1.2	6
  		K1-K4	300/5	10P	1.2	10
  7	LR-35-400	K1-K2	200/5	0.5	1.2
  		K1-K3	300/5	0.5	1.2
  		K1-K4	400/5	0.5	1.2
  8	LRB-35-400	K1-K2	200/5	10P	1.2	10
  		K1-K3	300/5	10P	1.2	10
  		K1-K4	400/5	10P	1.2	10
  9	LR-35-500	K1-K2	300/5	0.5（0.2）	1.2
  		K1-K3	400/5	0.5（0.2）	1.2
  		K1-K4	500/5	0.5（0.2）	1.2
  10	LRB-35-500	K1-K2	300/5	10P	1.2	10
  		K1-K3	400/5	10P	1.2-1.6	10
  		K1-K4	500/5	10P	1.2-1.6	10
  11	LR-35-600	K1-K2	400/5	0.5（0.2）	1.2
  		K1-K3	500/5	0.5（0.2）	1.2-1.6
  		K1-K4	600/5	0.5（0.2）	1.2-1.6
  12	LRB-35-600	K1-K2	400/5	10P	1.2-1.6	10
  		K1-K3	500/5	10P	1.2-1.6	10
  		K1-K4	600/5	10P	1.2-1.6	10
  13	LR-35-800	K1-K2	600/5	0.5（0.2）	1.2-1.6
  		K1-K3	700/5	0.5（0.2）	1.2-1.6
  		K1-K4	800/5	0.5（0.2）	1.2-1.6
  14	LRB-35-800	K1-K2	600/5	10P	1.2-1.6	10（15）
  		K1-K3	700/5	10P	1.2-1.6	10（15）
  		K1-K4	800/5	10P	1.2-1.6	10（15）
  15	LR-35-1000	K1-K2	600/5	0.5（0.2）	1.2-1.6
  		K1-K3	800/5	0.5（0.2）	1.2-1.6
  		K1-K4	1000/5	0.5（0.2）	1.2-1.6
  16	LRB-35-1000	K1-K2	600/5	10P	1.2-1.6	10（15）
  		K1-K3	800/5	10P	1.2-1.6	10（15）
  		K1-K4	1000/5	10P	1.2-1.6	10（15）
  17	LR-35-1500	K1-K2	1000/5	0.5（0.2）	1.2-1.6	含 1250/5
  		K1-K3	1200/5	0.5（0.2）	1.2-1.6
  		K1-K4	1500/5	0.5（0.2）	1.2-1.6
  18	LRB-35-1500	K1-K2	1000/5	10P	1.2-1.6	10（15）
  		K1-K3	1200/5	10P	1.2-1.6	10（15）
  		K1-K4	1500/5	10P	1.2-1.6	10（15）
  19	LR-35-2000	K1-K2	1500/5	0.5（0.2）	1.2-1.6
  		K1-K3	1800/5	0.5（0.2）	1.2-1.6
  		K1-K4	2000/5	0.5（0.2）	1.2-1.6
