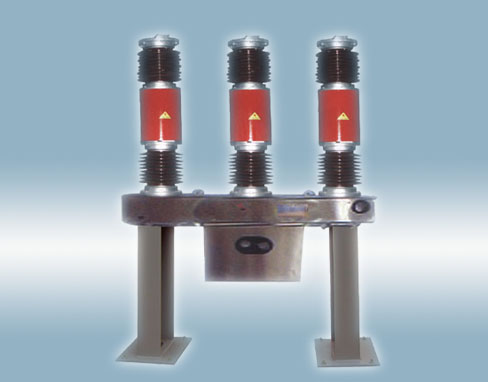

LW38-40.5六氟化硫断路器
-
概述
LW38-40.5(G)-CJ高架型瓷柱式户外交流高压六氟化硫断路器(以下简称断路器)是一种以SF6气体为灭弧和绝缘介质的户外安装、三相、交流40.5kv级高压输变电系统的控制和保护设备。可用来分、合额定电流和故障电流，投、切电容组、转换线路，尤其适合频繁操作，也可作为联络断路器使用。本断路器符合IEC《高压交流断路器》和GB1984《高压交流断路器》的要求。
使用环境条件
环境温度：最高温度+40℃；最低温度-30℃。
相对湿度：日平均相对湿度≤90%；月平均相对湿度≤95%。
海拔：正常使用条件海拔不超过1000m(简称平原型)；特殊使用条件海拔不超过3000m(简称高原型)；
风速不超过34m/s (相应于圆柱表面上的700Pa)；
地震烈度不超过8 度(水平加速度0.25g，垂直加速度0.125g)；
空气污秽程度：Ⅳ级；最小公称爬电比距：31mm/kV。
主要技术参数
主要技术参数见表1序号 项目 单位 参数 1 额定电压 KV 40.5 2 额定绝缘水平** 雷电冲击耐压(峰值) 185/215* 工频耐压1min(有效值) 95/119* 3 额定电流 A 1600 3150 4 额定电容器组开断电流 400 5 额定频率 Hz 50 6 额定短路开断电流 KA 25 31.5 7 额定峰值耐受电流 63 80 8 额定短时耐受电流 25 31.5 9 额定失步开断电流 6.3 7.9 10 额定短路关合电流 63 80 11 额定短路开断电流开断次数 次 25 20 12 机械寿命 5000 13 额定操作顺序 O-0.3s-CO-180s-CO 14 分闸时间(额定操作电压时) s ≤0.06 15 合闸时间(额定操作电压时) ≤0.1 16 额定短路持续时间 4 17 金属短接时间 ≥0.12 18 全开断时间 ≤0.078 19 六氟化硫气体额定压力(20℃时表压) Mpa 0.45 20 六氟化硫气体补气压力(20℃时表压) 0.42 21 六氟化硫气体闭锁压力(20℃时表压) 0.4 22 漏气率 %/年 ≤1 23 六氟化硫气体水份含量(20℃时表压) ppm(V/V) 交接验收值≤150 24 运行值≤300 25 重量 断路器本体 带CT kg 1000 不带CT 800 六氟化硫气体 5 当产品为高原型产品时，是指在海拔3000m的额定绝缘水平值
