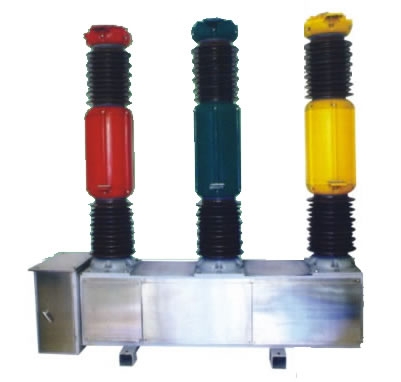

LW16-40.5六氟化硫断路器

•




  1.产品特点

    LW16-40.5型六氟化硫断路器为户外瓷瓶支柱式结构,配CT10A型弹簧操动机构,机构与本体具有高型、平行、平行加长、垂直等多种布置形式，整体体积小，重量轻、结构简单、操作功小、安装调试方便。机械寿命5000次，适用于频繁操作。
  采用旋弧＋辅助压气自能式灭弧室，开断性能优良，电寿命达21次,开合电容器组、电抗器组均无截流过电压。
    密封性能可靠，采用进口密封胶垫，静密封采用“O”型密封圈结构，动密封采用“V”型密封圈带弹簧压力补偿结构。互感器的二次接线板由进口模具采用压力注射工艺生产，抗老化性能强，确保年漏气率≤1%。
  产品整体采用全不锈钢结构。紧固件、面板、外壳均为不锈钢材料制成，内部支架为热镀锌，永不锈蚀。
  内附互感器计量级铁芯采用微晶合金高导磁性能材料，准确级可达0.2或0.2S级。产品每相可配2-4只电流互感器。
  2.主要技术参数

  序号	名      称		单 位	数       据
  1	额定电压		kV	40.5
  2	最高电压		kV	40.5
  3	额定绝 缘水平	雷电冲击耐压（全波峰值）	kV	185
  		工频耐压（1分钟）	kV	95
  4	额定电流		A	1600      2000
  5	机械寿命		次	3000
  6	六氟化硫气体额定压力（20℃时表压）		MPa	0.6±0.015
  7	六氟化硫气体补气报警压力（20℃时表压）		MPa	0.55±0.015
  8	六氟化硫气体最低功能压力		MPa	0.52±0.015
  9	额定短路开断电流		kA	25  31.5
  10	额定短路关合电流（峰值）		kA	63
  11	额定短时耐受电流（热稳定电流）		kA	25
  12	额定峰值耐受电流（动稳定电流）		kA	63
  13	额定失步开断电流		kA	6.3
  14	额定短路开断电流下的累计开断次数		次	21
  15	额定短路持续时间		S	4
  16	合闸时间（额定操作电压下）		S	≤0.15
  17	分闸时间（额定操作电压下）		S	≤0.06
  18	额定操作顺序			分-03s—合分 -180s—合分
  19	额定开合单个电容器组电流		A	400
  20	年漏气率		% / 年	≤1
  21	六氟化硫气体水份含量（20℃时）		uL/L	≤150×10ˉ6
  22	配CT10-A型弹簧操动机构的额定操作电压			AC/DC:220V/110V
  	>
  	储能电机电压		V	AC/DC:110/220/380
  23	六氟化硫气体重量		Kg	6
  24	断路器（包括操动机构）重量		kg	1000

  序号	型号	接线抽头	电流比(A)	准确级次	额定二次负荷（Ω）	10%倍数
  1	LR-35-100	K1-K2	50/5	1	0.4
  		K1-K3	75/5	1	0.4
  		K1-K4	100/5	0.5	0.6
  2	LRB-35-100	K1-K2	50/5	10P	0.4	2
  		K1-K3	75/5	10P	0.6	2
  		K1-K4	100/5	10P	1.2	4
  3	LR-35-200	K1-K2	100/5	0.5	0.6
  		K1-K3	150/5	0.5	0.6
  		K1-K4	200/5	0.5	0.8
  4	LRB-35-200	K1-K2	100/5	10P	1.2	4
  		K1-K3	150/5	10P	1.2	6
  		K1-K4	200/5	10P	1.2	10
  5	LR-35-300	K1-K2	100/5	0.5	0.8
  		K1-K3	200/5	0.5	0.8
  		K1-K4	300/5	0.5	0.8
  6	LRB-35-300	K1-K2	100/5	10P	1.2	4
  		K1-K3	200/5	10P	1.2	6
  		K1-K4	300/5	10P	1.2	10
  7	LR-35-400	K1-K2	200/5	0.5	1.2
  		K1-K3	300/5	0.5	1.2
  		K1-K4	400/5	0.5	1.2
  8	LRB-35-400	K1-K2	200/5	10P	1.2	10
  		K1-K3	300/5	10P	1.2	10
  		K1-K4	400/5	10P	1.2	10
  9	LR-35-500	K1-K2	300/5	0.5（0.2）	1.2
  		K1-K3	400/5	0.5（0.2）	1.2
  		K1-K4	500/5	0.5（0.2）	1.2
  10	LRB-35-500	K1-K2	300/5	10P	1.2	10
  		K1-K3	400/5	10P	1.2-1.6	10
  		K1-K4	500/5	10P	1.2-1.6	10
  11	LR-35-600	K1-K2	400/5	0.5（0.2）	1.2
  		K1-K3	500/5	0.5（0.2）	1.2-1.6
  		K1-K4	600/5	0.5（0.2）	1.2-1.6
  12	LRB-35-600	K1-K2	400/5	10P	1.2-1.6	10
  		K1-K3	500/5	10P	1.2-1.6	10
  		K1-K4	600/5	10P	1.2-1.6	10
  13	LR-35-800	K1-K2	600/5	0.5（0.2）	1.2-1.6
  		K1-K3	700/5	0.5（0.2）	1.2-1.6
  		K1-K4	800/5	0.5（0.2）	1.2-1.6
  14	LRB-35-800	K1-K2	600/5	10P	1.2-1.6	10（15）
  		K1-K3	700/5	10P	1.2-1.6	10（15）
  		K1-K4	800/5	10P	1.2-1.6	10（15）
  15	LR-35-1000	K1-K2	600/5	0.5（0.2）	1.2-1.6
  		K1-K3	800/5	0.5（0.2）	1.2-1.6
  		K1-K4	1000/5	0.5（0.2）	1.2-1.6
  16	LRB-35-1000	K1-K2	600/5	10P	1.2-1.6	10（15）
  		K1-K3	800/5	10P	1.2-1.6	10（15）
  		K1-K4	1000/5	10P	1.2-1.6	10（15）
  17	LR-35-1500	K1-K2	1000/5	0.5（0.2）	1.2-1.6	含 1250/5
  		K1-K3	1200/5	0.5（0.2）	1.2-1.6
  		K1-K4	1500/5	0.5（0.2）	1.2-1.6
  18	LRB-35-1500	K1-K2	1000/5	10P	1.2-1.6	10（15）
  		K1-K3	1200/5	10P	1.2-1.6	10（15）
  		K1-K4	1500/5	10P	1.2-1.6	10（15）
  19	LR-35-2000	K1-K2	1500/5	0.5（0.2）	1.2-1.6
  		K1-K3	1800/5	0.5（0.2）	1.2-1.6
  		K1-K4	2000/5	0.5（0.2）	1.2-1.6
