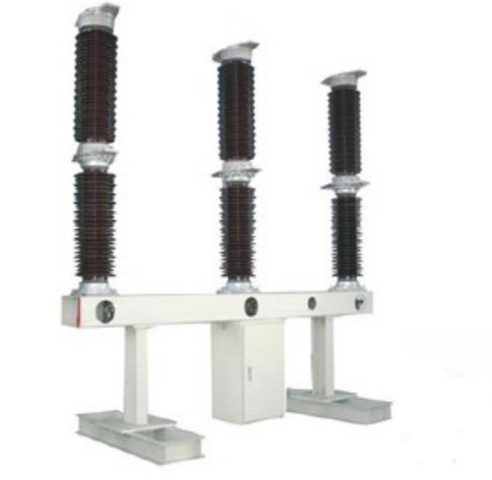

LW35-126六氟化硫断路器

•






  概述

  LW35-126户外自能式高压六氟化硫断路器适用于交流50Hz、126kV的电力系统中，是电力系统的控制和保护设备，也可以作为联络断路器使用。

  断路器符合GB1984-2003《高压交流断路器》和IEC62271-100-2001《高压交流断路器》及QJ/RG.30.03.54-1999《LW36-126自能式断路器技术条件》的要求。断路器以SF6气体为绝缘和灭弧介质，采用自能式灭弧原理，配用新型弹簧操动机构，具有开断能力强，操作功小，可靠性高的特点。

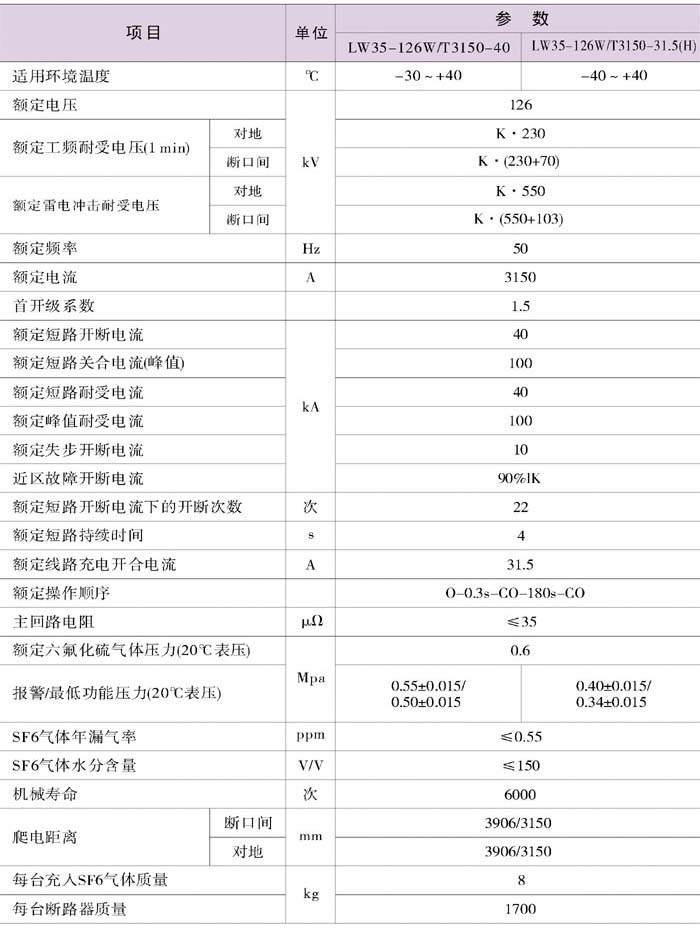

  主要技术参数






  外形及安装尺寸

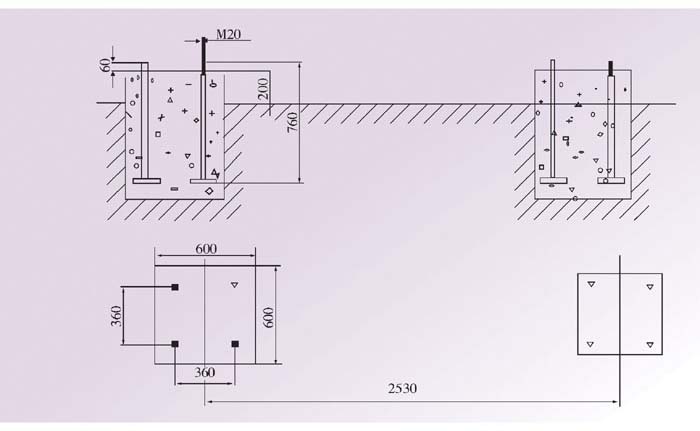

  地基的安装






  使用环境条件

  正常使用环境条件符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，即：

  a.周围环境温度：-40ºC ～+40ºC；

  b.海拔高度：不超过3000m；

  c.风速：不大于34m/s；

  d.日温差：不大于25ºC；

  e.日照强度：不大于0.1w/cm2；

  f.月平均相对湿度：不大于90%；

  g.地震加速度：水平不大于0.2g，垂直不大于0.1g；

  h.覆冰厚度：不大于10mm；

  i.空气污秽程度：不超过GB5582中的Ⅳ级；

  j.安装场合：户外。

  如果用户有特殊使用环境条件要求，可与制造商另行协商。




  产品结构特点

  断路器采用三相瓷瓶支柱式结构，为户外设计，三相配用一个SRCT36-C弹簧操动机构，居中布置，三相连动，故外观新颖精致。断路器以SF6气体作为绝缘和灭弧介质，运行时断路器三极SF6气体应连通，并采用指针式密度继电器对其压力和密度进行监控。由于采用自能式灭弧原理，且在断路器运动系统中进行了优化设计，故有效的提高了机械效率.
