ZW7-40.5户外高压真空断路器

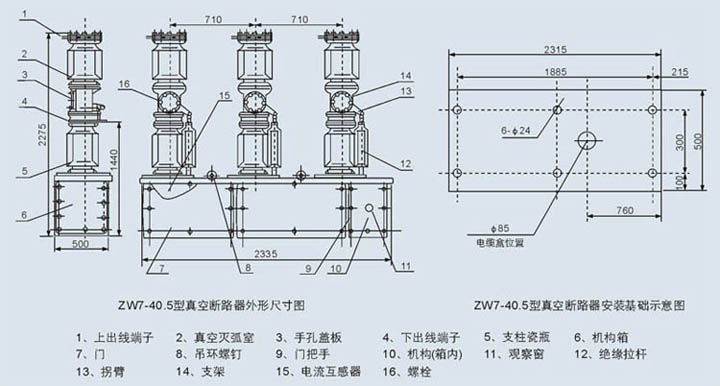

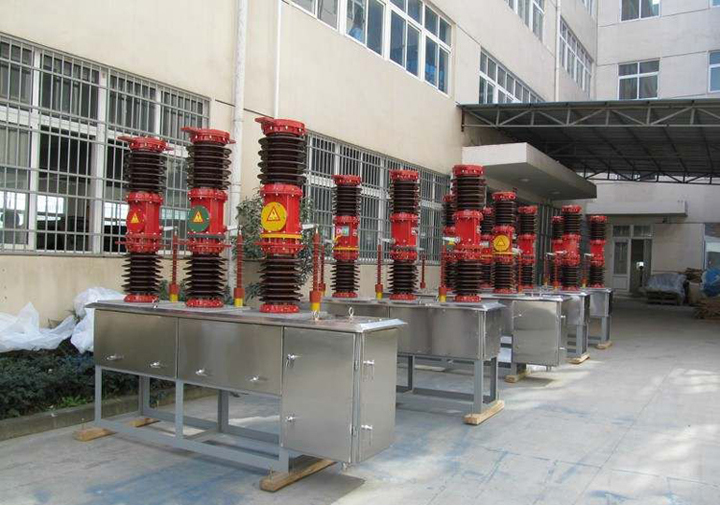

• 产品概述       ZW7-40.5型户外高压真空断路器系三相交流50Hz，额定电压为40.5KV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。ZW7-40.5型真空断路器，主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长、安装维护方便等特点。 技术参数 项目 单位 参数 额定电压 KV 40.5 额定电流 A 1600 2000 额定短路开断电流 KA 25 31.5 额定短路关合电流（峰值） 63 80 额定短时耐受（热稳定）电流 25 31.5 额定峰值耐受（动稳定）电流 63 80 额定短路持续时间 S 4 额定绝缘水平 1min工频耐受电压 干式 KV 95 湿式 80 雷电冲击耐受电压（峰值） 185 额定操作顺序                        分-0.3S-合分-180S-合分 额定短路开断电流开断次数 次 20 全开断时间（配弹簧操动机构） ms ≤80 机械寿命 次 10000 额定操作电压 V ～ 220 — 触头开柜 mm 20 +3.0 -2.0 触头超程 mm 5±1 弹跳时间 ms ≤5 每相回路  直流电阻 μΩ ≤120 断路器外形尺寸（长×高×宽） mm 2335×2275×500 断路器带机构总质量 kg 1100 外形及安装尺寸图 订货须知事项     订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。 生产实景图
