ZW32-12户外高压真空断路器
-
一、产品概述
ZW32-12、ZW32-12G系列柱式户外高压真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。
二、技术参数：名称 单位 ZW32-12(G)/T400-12.5 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20 额定电压 kV 12 额定电流 A 400 630 630 额定短路开断电流 kA 12.5 16 20 额定短中关合电流（峰值） 31.5 40 50 额定峰值耐受电流 31.5 40 50 额定短时耐受电流 12.5 16 20 额定短路持续时间 S 4 额定绝缘水平 雷电冲击耐受电压（峰值） kV 相间、对地75，断口85 1min工频耐受电压 相间、对地42，断口48 额定操作顺序 分 -0.3s- 合 -180s- 合分（电动机构） 额定短路电流开断次数 次 30 机械寿命 10000 额定操作电压（分合线圈） v DC220,100, AC220 动静头允许磨损累计厚度 mm 3 过电流脱扣器额定电流 A 5 电流互感器电流比 200/5 400/5 600/5 触头开距 mm 9±1 触头超程 2±0.5 平均分闸速度 m/s 1.2±0.3 平均合闸速度 0.6±0.2 分闸时间 ms 30-60 合闸时间 20-40 合闸弹跳时间 ≤20 三相分合闸同期性 ≤2 每相回路直流电阻 μΩ ≤80 储能电机 额定电压 V -220 额定功率 W 200 储能时间 S ≤8 隔离开关 回路电阻（断路器接线板至隔离开关进线板间） μΩ ≤120 三相刀闸合闸时中心偏摆量 mm ≤2 三相刀闸分、合闸同期性偏差 ≤2 导电部分对地绝缘距离 ≥160 断口开距 ≥200 质量 kg 80

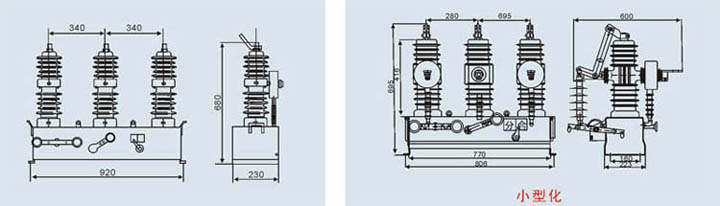

三、外形及安装尺寸图：
四、订货须知事项：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
五、售后服务：
我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：
1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。
2.在接到报修通知后，七个工作日内赶到现场并解决问题。
3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。
4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。
5.在保修期内，以下情况将实行有偿维修服务;
(1)由于人为或不可抗拒的自然现象而发生的损坏。
(2)由于操作不当而造成的故障或损坏。
(3)由于对产品的改造、分解、组装而发生的故障或损坏.

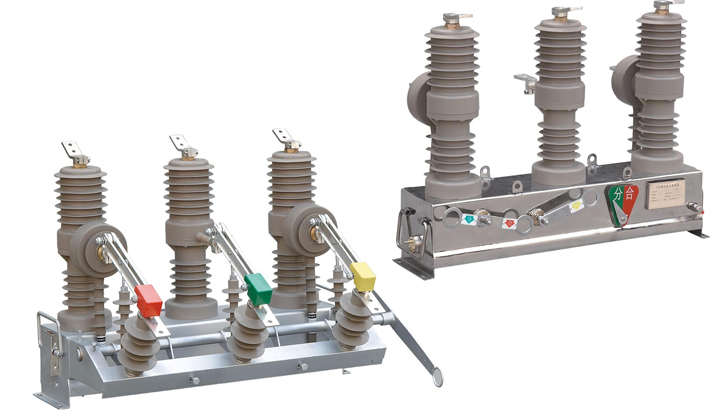

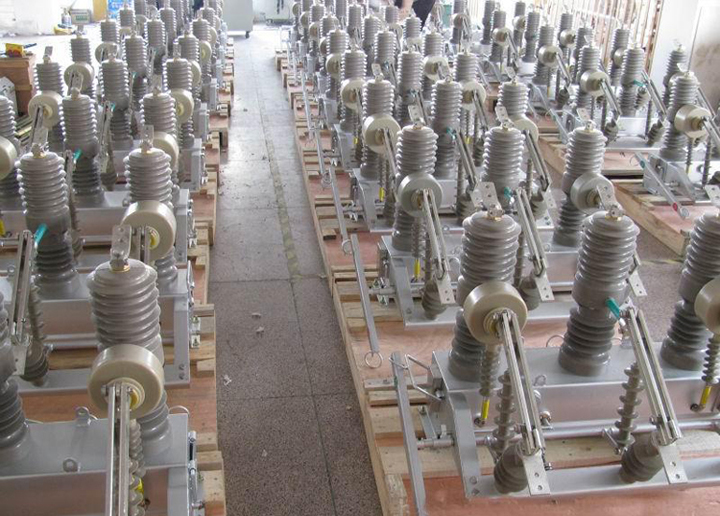

六、产品实景图：
