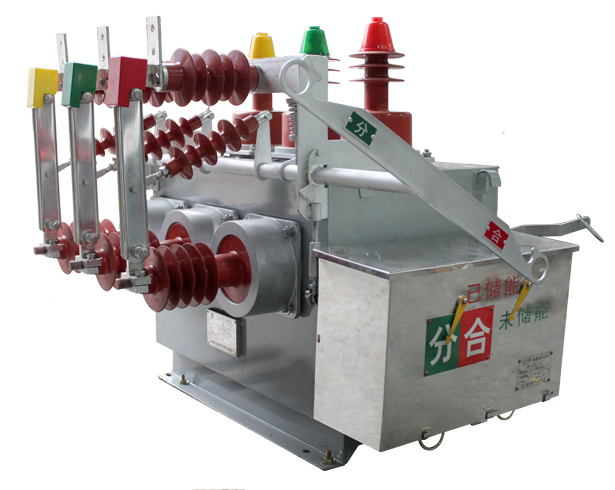

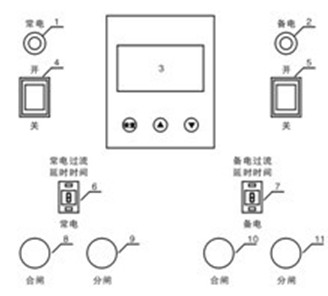

ZW10SDY(12)-12型高压双电源互投装置

• 一.概述 ZW10Q(12)-12型高压双电源互投装置（以下简称装置）是由一台高压真空断路器和智能控制器两部分组成。应用于交流50赫兹、额定电压12KV以下、额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时,切换装置可以完成与备用电源的自动切换,以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所,作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护设置。 产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路，工矿企业10kV线路。   二.符合标准 3.1 IEC 60947-1 总则 3.2 IEC 60947-6-1 (1989) <<自动转换开关电器>> 3.3 GB 14048.11 3.4 IEC 60947-2 GB14048.2 <<断路器>> 三.正常工作条件 4.1周围空气温度上限值不超过+55℃,下限值不超过-25℃。 4.2安装地点的海拔高度不超过2000米。 4.3大气的相对湿度在周围空气温度为+40℃的时不超过50%，在较低的温度下可以有较高的湿度;最湿月的 月平均最低温度为+25℃时,平均最大相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露。 4.4污染等级为三级。 4.5运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质。   四.主要技术参数 项目 单位 参数 额定电压 kV 12 额定电流 A 630 额定短路开断电流 kA 20 额定短路关合电流（峰值） 50 额定峰值耐受电流 50 额定短时耐受电流 20 额定短路持续时间 S 5 额定绝缘水平 雷电冲击耐压（峰值） kV 75 1min工频耐压 干试 42 湿试 34 额定操作顺序   分-0.3s-合分-180s-合分 额定短路电流开断次数 次 30 机械寿命 10000 额定操作电压（分合线圈） V DC220，110，AC220 动静触头允许磨损累计厚度 mm 3 过电流脱扣器额定电流 A 5 电流互感器电流比   200/5  400/5  600/5 触头开距 mm 9±1 触头超程 3±1 平均分闸速度 m/s 1.0±0.3 平均合闸速度 1.0±0.25 分闸时间(分励脱扣) 最高额定操作电压 ms ≦60 最低操作电压 ≦100 合闸时间 ≦100 合闸弹跳时间 ≦2 三相分合闸同期性 ≦2 每相回路直流电阻 μΩ ≦200 储能电机 额定电压 V -220 额定功率 W 70 储能时间 S ≦10 重量 kg 210 五.智能控制器： 1.控制器主要技术参数： 额定电压：AC220V允许偏差-15%~+10%； 额定频率：50HZ允许偏差-5%~+5%； 波形畸变<10% 机械寿命：（N-R-N循环）为10000次 过流可调范围：4-7A  速断可调范围：7-16A 2.产品特点 配有LCD显示屏、故障报警; 抗干扰能力强、精度高; 保护功能齐全; 自动启动往复切换; 切换时间延时可调、动作时间准确; 手动自动和无线遥控分、合闸功能; 防涌流、防过流、体积小、分断高、结构紧凑、外形美观; 防腐性能好,供电可靠; 无噪音运行,节能低耗,安装方便操作简单,稳定性能高。 3.性能特点 本装置其控制功能见下表:在自动控制状态下,电源正常时应由常用电源供电,当常用电源出现异常时,经一定的延时后自动切换至备用电源供电;当常用电源恢复正常后,经一定的延时后自动返回到常用电源供电。 常用电源 备用电源 控制功能 正常 正常 常用电源供电：Q2分，Q1合。 异常 正常 装置中高压真空断路器分闸，经过延时后Q1分闸、Q2合闸，再经过延时5秒后，高压真空断路器合闸，备用电源供电。 恢复正常 正常 装置中高压真空断路器分闸，经过延时后Q2分闸、Q1合闸，再经过延时5秒后，高压真空断路器合闸，恢复常用电源供电。                     注: Q1---常用电源投退刀闸       Q2---备用电源投退刀闸。 切换动作延时（0～999S，用户无特殊要求时出厂整定在10S）。 返回动作延时（0～999S，用户无特殊要求时出厂整定在10S）。   六.控制器面板说明 1.常电保险管座 2.备电保险管座       3.LCD显示屏         4.常电开关           5.备电开关 6.常电过流延时时间调节按键           7.备电过流延时时间调节按键（未使用） 8.常电合闸解锁按钮（指示灯：红）            9.常电分闸按钮（指示灯：绿） 10.备电合闸解锁按钮（指示灯：红）         11.备电分闸按钮（指示灯：绿）   严禁在装置中高压真空断路器合闸的情况下，手动拉动投退刀闸摇臂进行切换操作！！！ 注：在单真空断路器，双刀闸投送型双电源互投装置中，智能控制器的备电过流延时时间调节不使用，常电过流延时时间调节用于终级输出的故障保护，故只需一套保护系统即可。 智能控制器安装尺寸图 注：高压互投装置和高压PT安装时，请按高压安全绝缘距离隔离安装。高压侧所用电缆必须采用相应电压等级高压电缆，且遵循相关安全绝缘距离规定走线。所有设备外壳必须安全可靠接地。低压侧电缆也需注意安全绝缘距离布线。 注：高压互投装置安装时，请按高压安全绝缘距离隔离安装。高压侧所用电缆必须采用相应电压等级高压电缆，且遵循相关安全绝缘距离规定走线。所有设备外壳必须安全可靠接地。低压侧电缆也需注意安全绝缘距离布线。
