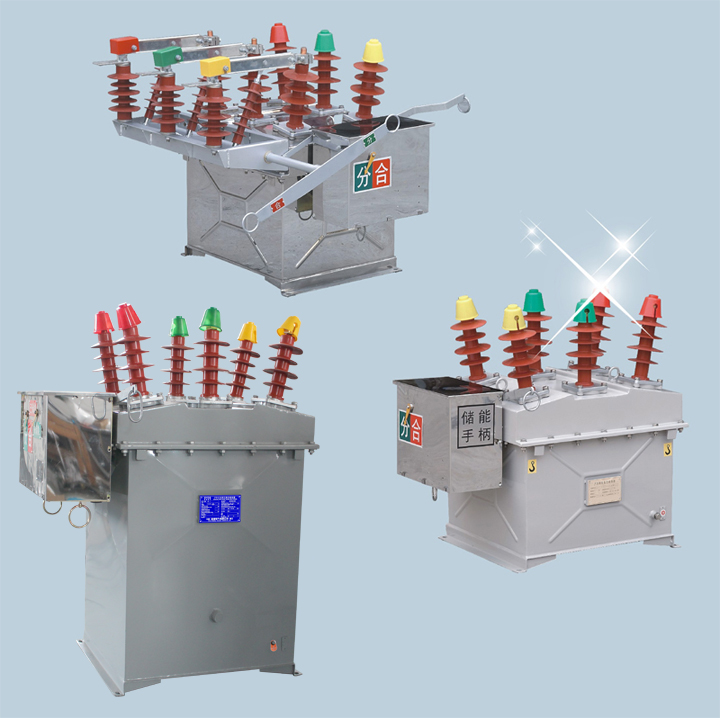

ZW8-12户外高压真空断路器

  • 一、产品概述
          ZW8-12系列真空断路器为额定电压12kV,三相交流50Hz的高压户外开关设备,主要用来开断关农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式,三相真空灭弧室置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高。
          ZW8A-12是由ZW8-12断路器与隔离刀组合而成的,称为组合断路器,可作为分段开关使用。
          本系列产品的操动机构为CT23型弹簧储能操动机构,分为电动和手动而成。

    二、技术参数

    序号 名称 单位 数据
    6.3kA 12.5kA 20kA
    1    额定电压 kV 12
    2    额定电流 A 630
    3    额定短路负载开断电流 kA 6.3 12.5 20
    4    额定短路关合电流(峰值) kA 16 31.5 50
    5    额定峰值耐受电流 kA 16 31.5 50
    6    额定短时1min耐受电流 kA 63 12.5 20
    7    额定绝缘水平    工频耐压(干式) kV   42
       雷电冲击耐压(峰值) 75
    8    额定操作顺序   分-0.3S-合分-180 S-合分
    9    机械寿命 10000
    10    额定短路开断电流开断次数 30
    11    操动机构额定合闸电压 V 110,220
    12    操动机构额定分闸电流 A 110,220
    13    触头开距 mm 11±1
    14    超行程(触头弹簧压缩长度) mm 3-0.3+1.0
    15    三相分、合闸不同期性 ms ≤2
    16    触头合闸弹跳时间 ms ≤2
    17    平均分闸速度 m/s 1.0±0.2
    18    平均合闸速度 m/s 0.7±0.15
    19    分闸时间    最高操作电压下 s 0.015-0.05
       最低操作电压下 0.03-0.06
    20    合闸时间 s 0.025-0.05
    21    各相主回路电阻 μΩ ≤120
    22    动静触头允许磨擦累积厚度 mm 3

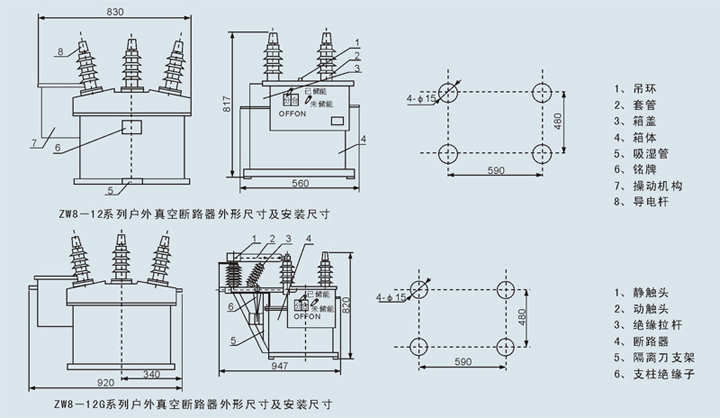

    三、外形及安装尺寸图



    四、产品订货须知事项
        订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次,以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
