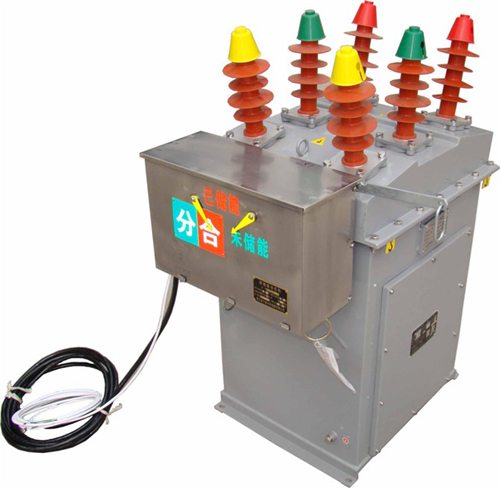

ZW8-12户外柱上真空断路器(加高型)

一、产品概述
ZW8-12加高型系列户外高压真空断路器具有自备操作电源AC220V（110V）和计量电压互感器10000/100V（220V）。二相计量电流互感器0.2S变比任意选择。具有过流跳闸功能。

二、主要技术参数

序号	名称		单位	数据
				6.3KA	12.5KA	20KA
1	额定电压		kV	12
2	最高工作电压		kV	12
3	额定电流		A	630
4	额定短路负载开断电流		kA	6.3	12.5	20
5	额定短路关合电流(峰值)		kA	16	31.5	50
6	额定峰值耐受电流		kA	16	31.5	50
7	额定短时1min耐受电流		kA	6.3	12.5	20
8	额定绝缘水平	工频耐压(干式)	kV	42
		雷电冲击耐压(峰值)		75
9	额定操作顺序			分-0.3S-合分-180S-合分
10	机构寿命		次	10000
11	额定短路开关电流开关次数		次	30
12	操作机构额定合闸电压		V	110,220
13	操作机构额定分闸电压		V	110,220
14	触头开距		mm	11±1
15	超行程(触头弹簧压缩长度)		mm	3
16	三相分、合闸不同期性		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	1.0±0.2
19	平均合闸速度		m/s	0.7±0.15
20	分闸时间	最高操作电压下	s	0.015-0.05
		最低操作电压下		0.03-0.06
21	合闸时间		s	0.025-0.05
22	各相主回路电阻(组合断路器主回路电阻)		μΩ	≤120(≤200)
23	动静触头允许磨损累计厚度		mm	3

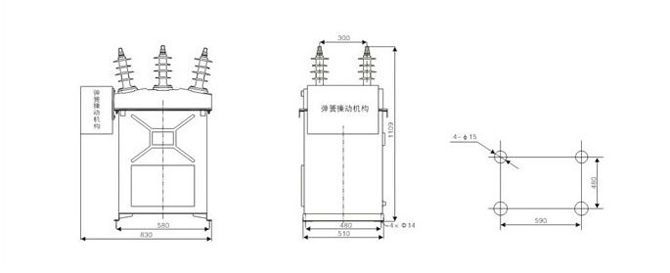

三、外形及安装尺寸图

四、订货须知事项：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。

五、售后服务：
我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：
1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。
2.在接到报修通知后，七个工作日内赶到现场并解决问题。
3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。
4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。
5.在保修期内，以下情况将实行有偿维修服务;
(1)由于人为或不可抗拒的自然现象而发生的损坏。
(2)由于操作不当而造成的故障或损坏。
(3)由于对产品的改造、分解、组装而发生的故障或损坏.
